BAX1408系列固态免维护防爆灯(LED)







1 万博ios型号含义及基本参数
1.1 万博ios型号含义
1.2 防爆灯的基本参数见表1

型号
额定电压
(V)
光源种类
输出功率
(W)
防爆标志
电缆外径
(φ,mm)
进线口螺纹
(G")
BAX1408
AC220
LED
30
ExdⅡCT6 Gb
φ10mm~φ14mm
3/4
40
50







2 用途与适用范围
BAX1408固态免维护防爆防腐灯(以下简称防爆灯),适用于在周围环境中含有ⅡA、ⅡB、ⅡC类爆炸性气体混合物和ⅢA、ⅢB、ⅢC类爆炸性粉尘混合物的场所。
在交流50Hz、额定电压至220V的照明电路中,作为石油、化工、码头、军工储备等企业的危险环境及海上钻井平台、油轮等场所照明之用。
    a)安装地点的海拔不超过2000m;
    b)周围空气温度为-25℃~+55℃;
    c)周围空气相对湿度不大于95%(+40℃);
    d)在无剧烈振动、冲击及摇动的地方;
    e)在无破坏绝缘的气体或蒸汽的环境中;
    f)安装类别:Ⅱ和Ⅲ类;
    g)污染等级为3级。
3 结构概述

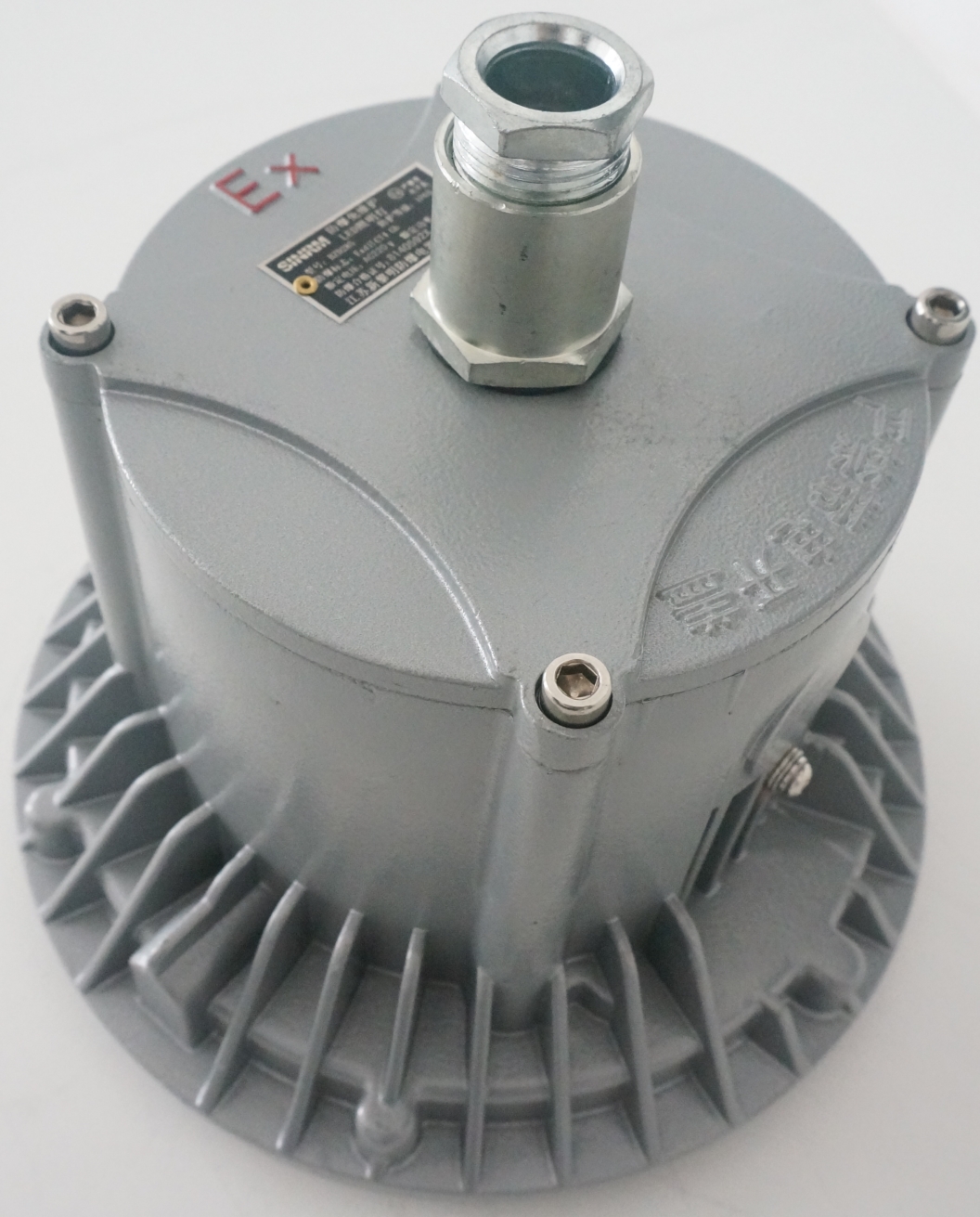

    防爆灯由灯体、灯盖、压圈、反光板、钢化玻璃罩等部分组成。外壳采用铝合金(ZL102)压铸成型,经高速抛丸清理后表面高压静电喷塑,具有很强的防腐能力,确保在各种恶劣的环境中使用。采用螺纹隔爆和圆筒隔爆结构,防爆性能可靠。钢化玻璃罩采用高强度的钢化玻璃制成,完全符合抗高能量冲击及热聚变的要求。所有外露紧固件均采用不锈钢材质。采用超高亮度大功率白色LED,固态光源、能耗低、光效高、使用寿命长。
    防爆灯的安装方式有吸顶式、吊杆式、30度壁式、90度壁式、护栏式和法兰式等多种方式,适合于不同位置不同场所的安装。防爆灯具进行护栏式或法兰式安装时即为防爆平台灯,平台灯具有抗风、防雨等特点,平台灯杆中间设有转向节便于安装和维修。
    导线通过引入装置进入接线腔;钢管布线;灯具内外均设有接地螺钉,用户使用时应可靠接地。
4 安装
4.1 安装前检查防爆灯铭牌上所列参数是否符合实际使用条件。
4.2 安装防爆灯时,须由专业人员进行安装。
4.3 安装顺序
    a)在安装时,先拆下压紧螺母,取出密封组件。
    b)选取符合要求的电缆(适当长)。
    c)将电缆套上垫圈、密封圈(当电缆的外径在Φ11以上时,将密封圈中的同心圆拉出)。套密封圈时,不要出现小电缆穿大孔密封圈的现象,以免无法夹紧密封,影响防爆性能。
    d)将电缆与端子可靠连接,并接好内接地线。
    e)压紧密封圈,使电缆可靠夹紧、密封。
    f)接好外接地。
    g)旋紧各紧固螺栓。
5 使用
5.1 灯具安装后,供电前应检查极与外壳之间的绝缘电阻是否正常,确保安全后才可正常供电;
5.2 现场使用人员应了解防爆灯具的性能,发现有不正常现象应及时断电报修,不是专职维修人员不准擅自进行维修。
5.3 防爆灯在户外使用时,灯具与附件连接处需涂螺纹胶水或粉剂状填料。
6 维护
6.1 维护维修人员必须经过岗位培训,了解防爆灯的使用性能,明确使用要求。维修人员须具备专业知识,熟悉灯具万博ios结构。
6.2 定期清除防爆灯具外壳上的积尘和污垢,以提高灯具光效和散热性能。清洁方式可采用喷水或用布擦拭。当采用喷水清洗时,必须切断电源。
6.3 检查灯具透明件有无受过异物冲击的痕迹,紧固件有无松动、脱焊、腐蚀等。如有,应停止使用,及时维修更换。

6.4 光源损坏应及时关灯,并在1周内更换,以免由于光源不能启动而使驱动电源等电气元件长期处于异常状态。
6.5 潮湿环境中使用的灯具灯腔内如有积水应及时清除,并更换密封部件,确保外壳防护性能。
6.6 打开灯具时,必须按警告牌要求,断电源后开盖。
6.7 开盖后应检查隔爆面是否完好,橡胶密封件是否变硬或变粘,导线绝缘层是否发绿或碳化,绝缘件和电气元件是否有变形或焦痕。如发现这些问题,应及时维修更换。
6.8 维修更换后的光源、零部件和电气元件的型号、规格、尺寸、性能应和维修更换前的光源、零部件和电气元件完全一致。
6.9 关盖前应在隔爆面上薄薄地涂上一层204-1置换型防锈油,关盖时应注意密封圈是否在原来的位置上起到密封作用。
6.10 灯具密封部分不应经常拆卸和打开,否则会影响灯具的防爆性能。
6.11 防爆灯具在使用过程中应定期维护,及时维修;每半年应至少一次定期维护

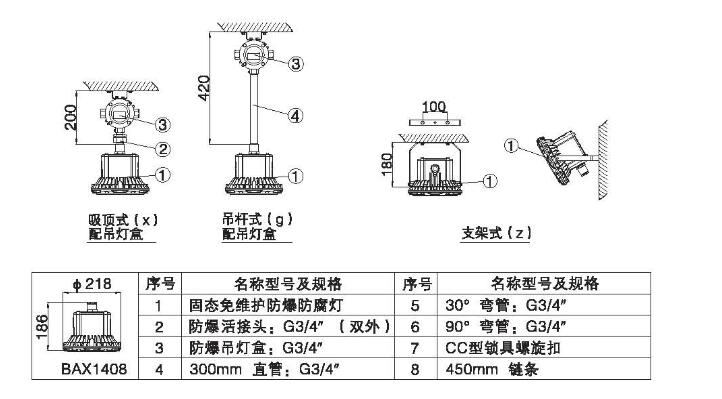

7 外型尺寸(见图)
